GT系列線對線連接器：新能源汽車混動變速箱可靠連接方案

新能源汽車混動變速箱平臺集成電機、控制器與變速器，通過智能算法實現純電、串聯、并聯、直驅等模式切換，對擁堵、高速、爬坡等工況優化動力輸出，是整車能效管理與動力響應的核心系統。

（Greenconn GT系列混動變速箱平臺線對線連接方案）

在高速運行及復雜工況下，內部連接器承擔動力傳輸、信號通信及電氣安全等關鍵功能，需要長期適應高溫、振動、油霧及多塵等嚴苛環境，因此對載流能力、抗振動及防護性能提出更高要求。

GT系列線對線連接器應用解析

Greenconn GT系列防水連接器采用高可靠結構設計，外殼配備防松脫鎖扣及多層密封結構，面向新能源汽車、重載車輛及農機等高防護應用，可為混動變速箱平臺提供可靠的線對線連接方案。

l ‌高耐壓與載流能力

混動變速箱涉及高壓電驅系統，GT系列單觸點載流能力可達13A，耐壓可達1500V AC，滿足電驅及信號控制等連接需求；

l ‌信號傳輸與抗干擾

混合動力系統需要實時傳輸多路控制信號，GT系列采用高密閉結構及低接觸電阻設計，降低外部環境干擾，保障系統信號穩定傳輸；

l 嚴苛環境適應性

GT系列工作溫度范圍為-55℃至+125℃，具備IP68/IP6K9K防護等級，及良好的機械振動、沖擊性能，可有效應對變速箱油霧、振動及沖擊等復雜工況。

l 主要參數

推薦型號：AGZ011-06APA

額定電壓：250V AC/DC

額定電流(最大值）：13Amp AC/DC

耐電壓：1500V AC/分鐘

接觸阻抗：20mΩ

工作溫度：-55℃ to +125℃

防護等級：IP68，IP6K9K

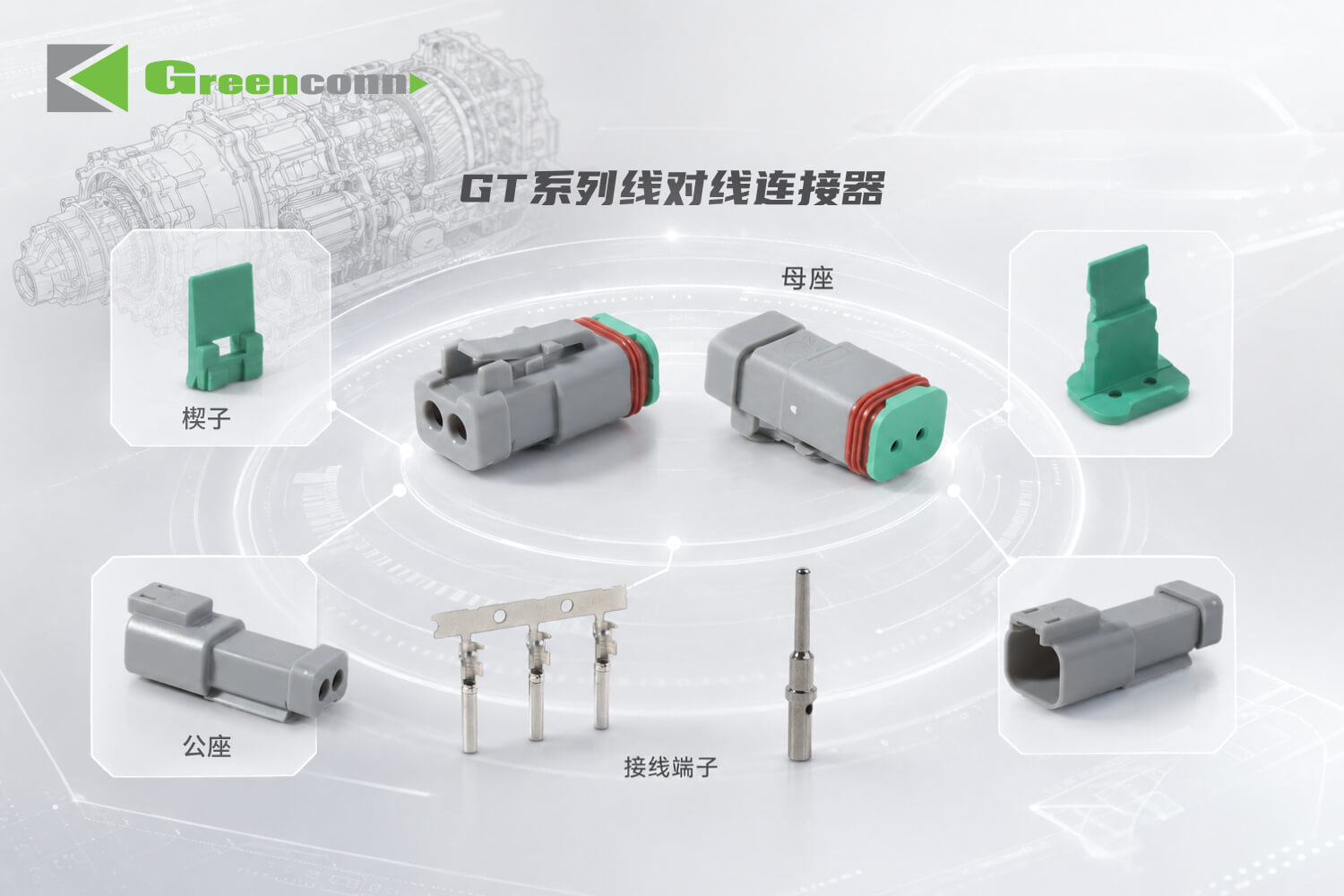

（Grreenconn GT系列線對線連接器組件示意圖）

新能源汽車正加速向智能化、輕量化發展，汽車內部空間持續優化，混動變速箱也呈現小型化、輕量化及高功率密度趨勢，對連接器的空間適配與可靠性提出更高要求。

Greenconn GT系列線對線連接器針對嚴苛工況打造，兼具高耐壓、抗振動及高防護性能，可適配電池箱、充電連接、混動變速箱等新能源汽車應用場景，為復雜環境下的穩定連接提供支持。
