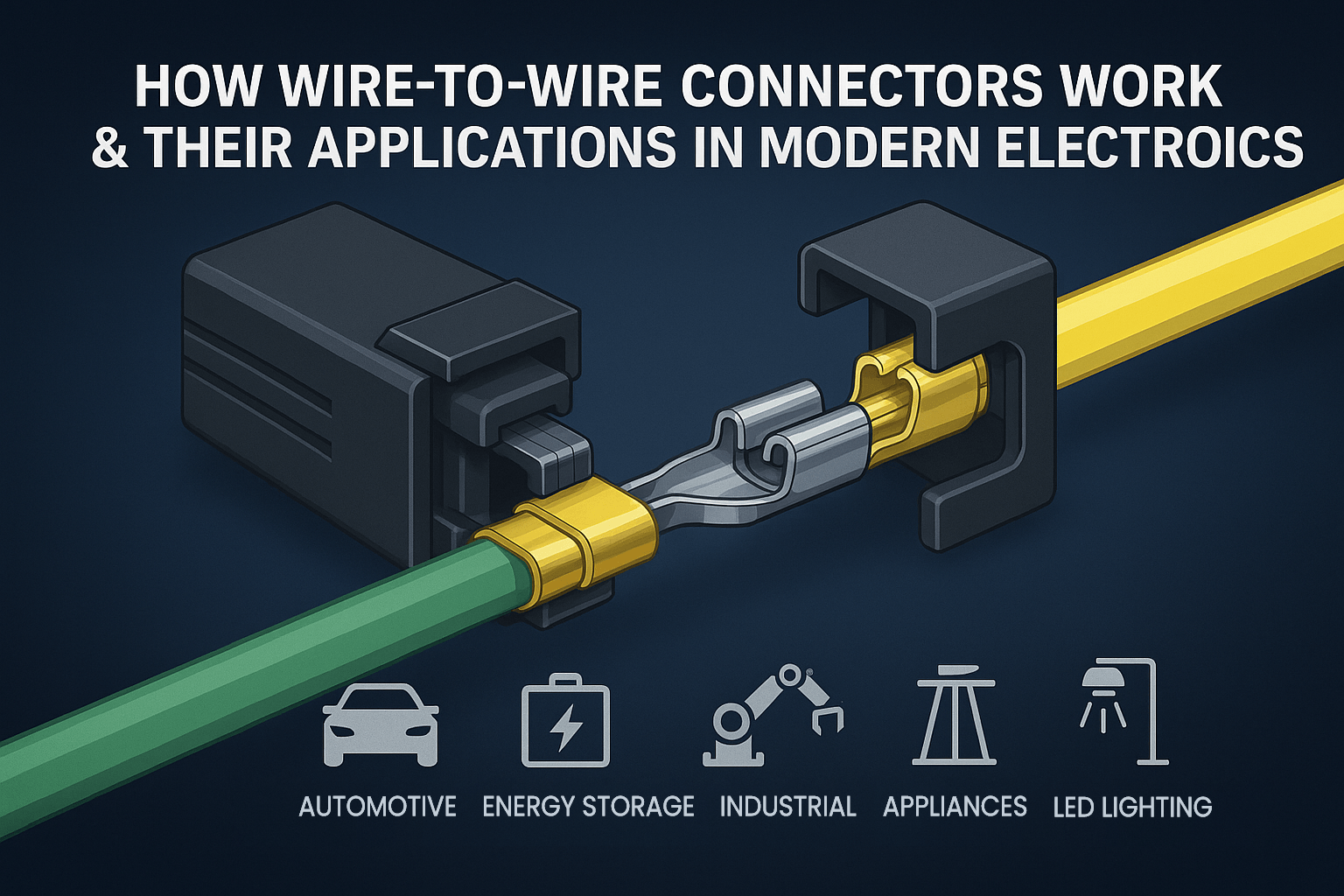

線對線連接器的工作原理與常見應用
線對線連接器（Wire-to-Wire Connector）是一種用于連接兩根導線或線束的中間元件，常用于無需PCB的直接電纜對接場景。其基本結構包括金屬端子、公母膠殼、鎖扣結構及絕緣封裝，通過插合實現可靠的機械配合和電氣連接。
一、線對線連接器的工作原理
- 端子接觸技術
線對線連接器的核心是金屬端子，多采用磷青銅或黃銅沖壓制成，并經鍍錫、鍍金處理提升導電性和抗氧化能力。端子通過插針與插孔的彈性接觸實現電信號或電流傳輸。 - 壓接或刺破式接線
導線通過壓接或IDC刺破方式與端子連接，避免焊接，提高裝配效率及一致性，常見壓接標準有IPC/WHMA-A-620。 - 插合保持與防脫結構
連接器兩端通過結構化鎖扣實現可靠鎖定，確保在振動或沖擊環境下連接穩定；部分型號具備TPA（終端位置保證）結構，提高裝配正確性。 - 防護特性設計
為應對復雜應用環境，部分線對線連接器具備防水等級（如IP67），并集成密封圈、蓋板結構以增強抗塵防潮能力。
二、線對線連接器的典型應用場景
- 汽車線束系統：如車燈、車門控制、動力電池連接等，要求高抗振、高溫耐受。
- 新能源儲能系統：用于電池組、BMS與電源模塊的連接，要求高電流負載與阻燃特性。
- 工業控制與機器人：如電機驅動、I/O模塊、PLC，需支持快速插拔與抗電磁干擾。
- 家電與消費電子：如冰箱、空調、洗衣機中的控制信號與電源連接，強調批量化裝配與性價比。
- LED與照明系統：用于驅動電源與燈具之間的連接，要求防水與耐候性。
三、線對線連接器的發展趨勢
隨著設備集成度提高，線對線連接器正朝著更高密度、小型化、模塊化、環境適應性強的方向發展。例如，Greenconn在其防水線對線系列中引入多排插針結構、防松脫設計、UL94V-0阻燃材料等，以滿足新能源與工業場景的復雜應用需求。
