浮動連接器
浮動連接器設計獨特，配備了帶有彈性的端子，連接內外雙層的塑膠本體。隨著自動化被廣泛應用于制造業，浮動連接器能夠吸收來自貼片機的對準誤差。 此外彈式端子可以承受振動或沖擊對連接器信號端子的應力。
什么是浮動連接器
浮動連接器在裝配界面上有一個懸掛裝置。這類連接器允許在一定偏移量?jī)?nèi)可以吸收錯位誤差并準確組裝。浮動連接器由一個浮動端和一個固定端組成。
浮動連接器的特點是什么?

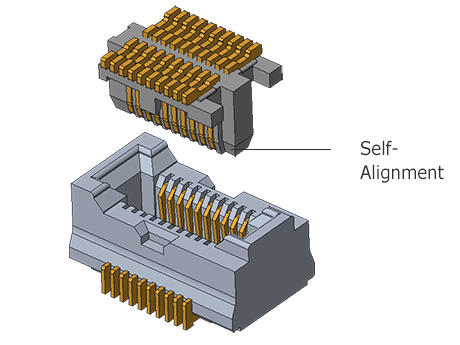

預對準機制
在PCB組裝時，浮動連接器可以在一定的偏移范圍內，修正偏移量實現正確精準的對接。

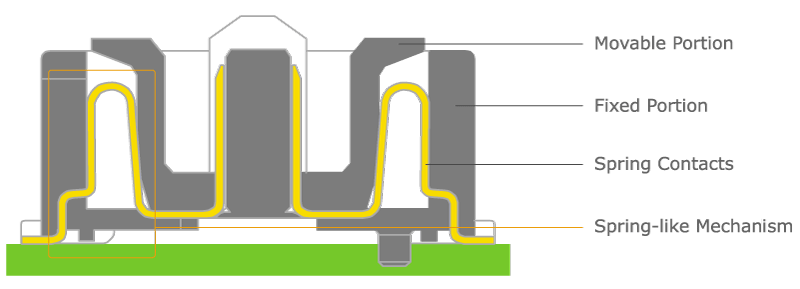

浮動機制的設計
獨立的內、外層塑料本體，通過彈性端子的連接后，可容許 X、Y 、 Z 軸三個方向的裝配偏移并正確連接。

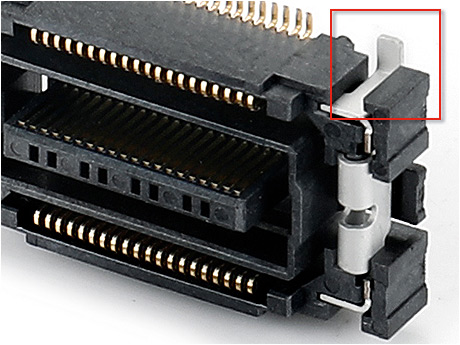

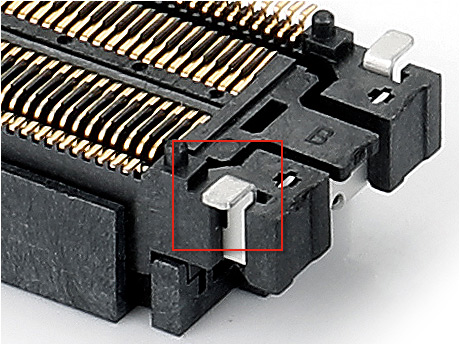

安裝輔助機制
在公座及母座連接器的二端，設計有鐵耳裝置，可增加焊接強度且能分散應力，同時確保極端操作環境下的性能。

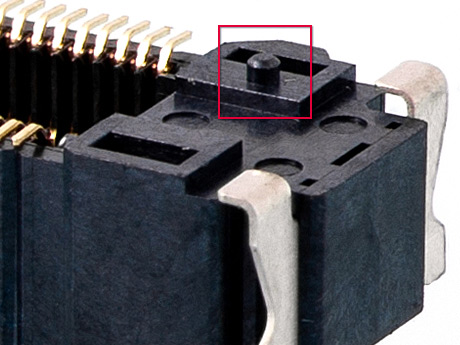

防止錯位的安全柱
浮動連接器兩邊都設計有定位柱，以防止裝配錯誤。兩端的加固件還能在連接器焊接到PCB上后加強與PCB間的保持力。
浮動連接器的優點是什么?
可以避免錯位
在PCB組裝過程中，固定式連接器需要精確的對準。浮動連接器可以吸收快速自動化基板組裝過程中的對準誤差，從而實現自動化PCB組裝的效率和成本效益。
允許同一PCB上同時使用多個連接器
在同一 PCB 上使用多個固定式連接器，如何準確的裝配連接是個問題，也具有一定的難度。 浮動連接器可吸收多個連接器累積的公差，有效解決此問題。

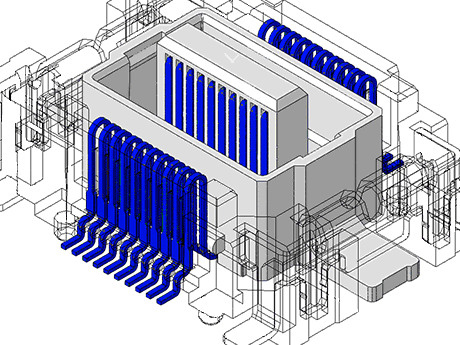

降低組裝偏移產生的應力
具有彈性的端子設計，可吸收由對準誤差所產生的應力，從而也減少了施加在連接器本體的應力，并能有效避免焊接點開裂，大大提高了產品的可靠性。
Spring portion of the terminal absorbs stress
更高的設計靈活性
浮動連接器在設計過程中無需考慮錯位和公差問題，從而提高了整體設計的靈活性。
浮動連接器的應用有哪些?
浮動連接器適用于工業、汽車、商業和醫療等行業的自動化基板組裝，這些行業在操作過程中經常出現振動和沖擊。

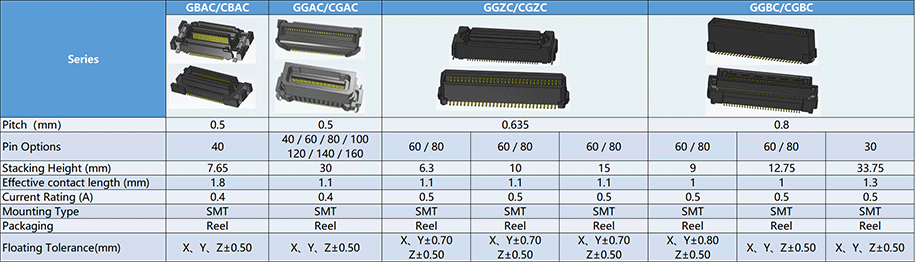

Greenconn浮動連接器有哪些功能?

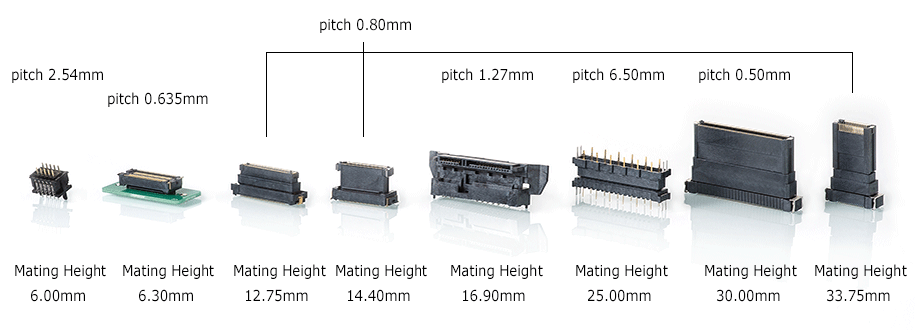

Greenconn已根據客戶要求定制了各種不同間距和配接高度的浮動連接器。近年來，我們已經為客戶開發了10多個系列的浮動連接器。更多咨詢，請隨時聯系我們。
