浮動連接器在顯示屏中的應用
LED顯示屏產品的應用日益廣泛，大幅提升了其需求量的增長，尤其是小間距的顯示屏，其占比近達五成以上。同時，與其配套使用的連接器性能及規格要求也愈來愈高，其中連接屏幕燈板和模組間的連接器，因為承擔了二者之間的信號及電源的傳輸，其穩定性變得愈加重要，而浮動連接器的優勢能很好的滿足此需求。
浮動機制適配顯示屏產品的盲插裝配
一般產品的燈板和模組大多是正方向組裝，過程中偏移公差較小且易于控制，而顯示屏燈板和模組則屬于盲插裝配，且組裝方向有一定量的傾鈄角度，此時使用傳統固定式連接器，除了本身是硬連接外，在遇到多對連接器同時使用時因存在公差，盲插不易裝配，需耗費較多的人力，且容易造成損壞；另外，單靠信號端子來提供信號及電源傳輸，所需求的Pin數會較多，不適合于小間距顯示屏的PCB空間設計。因此，采用可吸收公差的浮動機制且混合信號端子及電源端子的浮動連接器，非常適合顯示屏產品的設計需求。高性能滿足顯示屏產品的應用需求
浮動連接器因其獨特的結構設計，可實現匹配顯示屏應用場景所需的高性能，包括機械性能，電氣性能，環境性能等。其中，機械性包含多次拔插的要求；電氣性能包含對接觸阻抗、絕緣阻抗的要求；環境性能需滿足耐溫、耐濕、抗震、防沖擊等。此外，浮動連接器還能滿足終端用戶對產品小型化、功能化、柔性化的需求。小型化通常指連接器產品的三維尺寸要盡可能的小，功能化要求一款連接器同時實現信號傳輸及電源傳輸功能，節約組裝空間，而柔性化則需要連接器能吸收焊接偏差及組裝偏差。多種間距和組合高度，靈活實現高效連接
專注于連接器領域25年，Greenconn已推出多系列的浮動板對板連接器，提供多種間距、Pin數、組合高度可選（如圖一），可靈活實現高效連接，并已廣泛應用于顯示屏等應用中，獲得市場一致好評。

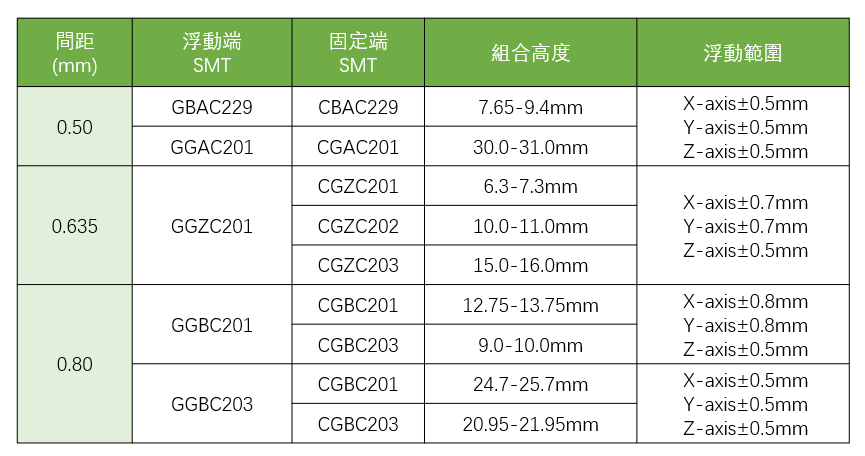

圖一：Greenconn浮動板對板連接器選型 Greenconn浮動板對板連接器產品采用電源端及信號端一體化設計（ 3A 電源和 0.5A 信號傳輸能力）,大幅節省了PCB空間；其塑料口部倒角可吸收長度和寬度方向0.5mm的產品裝配偏差；電源、信號端子均采用U形設計，具有良好的回彈效果; 此外，為應對盲插組裝，在長度方向上設計10.5°翻轉拔出，各組裝點不會出現干涉；同時，母座對插口處設計缺口避讓可避免塑料被擠破裂。

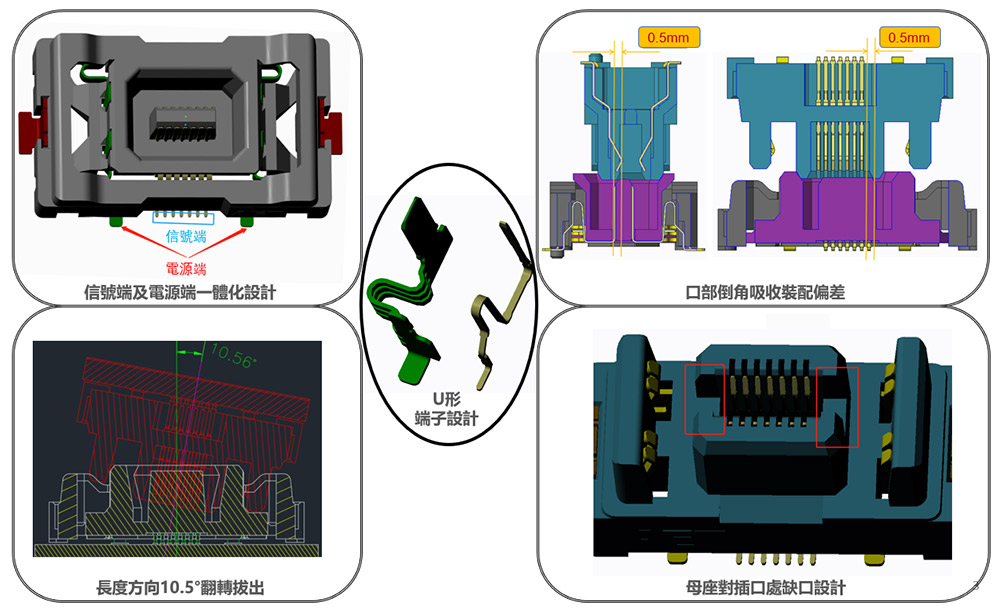

圖二：Greenconn浮動板對板連接器的設計特點在實際應用中，Greenconn還可依據終端應用進行產品各方面的優化及調整，以最佳方案，實現降本增效。
