板對板連接器
板對板（BTB）連接器以可堆棧的形式用于印刷電路板（PCB）之間的精確互連。 它們可以適應各種類型的PCB方向、相對距離和空間限制，以實現設計的靈活性。 此外，還有多種材料、鍍層、間距和高度可供選擇，以滿足電氣和機械規格。基于不同的互連目的， 板對板連接器又支持高速連接器、浮動連接器或電源連接器等類型。為了達到預期的性能效果，在設計一個合適的互連系統時，應考慮上述所有因素。
板對板連接器的類型有哪些？
排針
排針（公座）和排母（母座）通常是配套使用的。公座排針由一排或多排金屬Pin針和一個（或多個）塑料底座組成。由于其簡易性，公頭排針是最具成本效益的。
排母
母座是為公座所適配的插座。這些連接器進一步完善了設計，允許PCB之間輕松連接，并且可在其中一個針座損壞時輕松更換。
高速連接器
高速連接器是專門為高速工業應用設計的，采用堅固的端子和耐高溫塑料制作。獨特的接觸結構使其能夠保持穩定的阻抗曲線，最終將連接過程中的噪音和信號損失降到最低。安全數據傳輸速度可高達4Gbps。
板對板連接器的方向有哪些選擇?
PCB方向是指通過板對板（BTB）連接器連接的兩塊PCB板的相對位置。以下是板對板（BTB）連接器的一些常見方向:
為了滿足不同的PCB方向（平行、水平、垂直），板對板連接器推出了180度、90度和水平裝配三種設計。

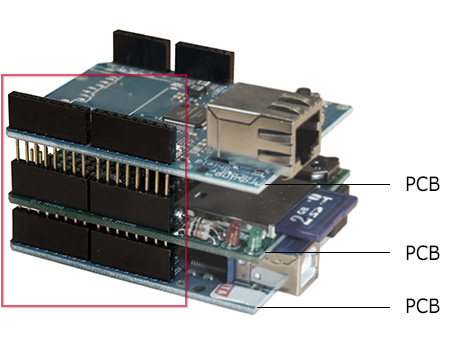

如何堆棧PCB?
在向小型化、輕質化和高速化轉變的趨勢中，設計者往往面臨許多機械和電氣性能方面的限制。Greenconn提供各種解決方案，以適應所有堆棧方式。

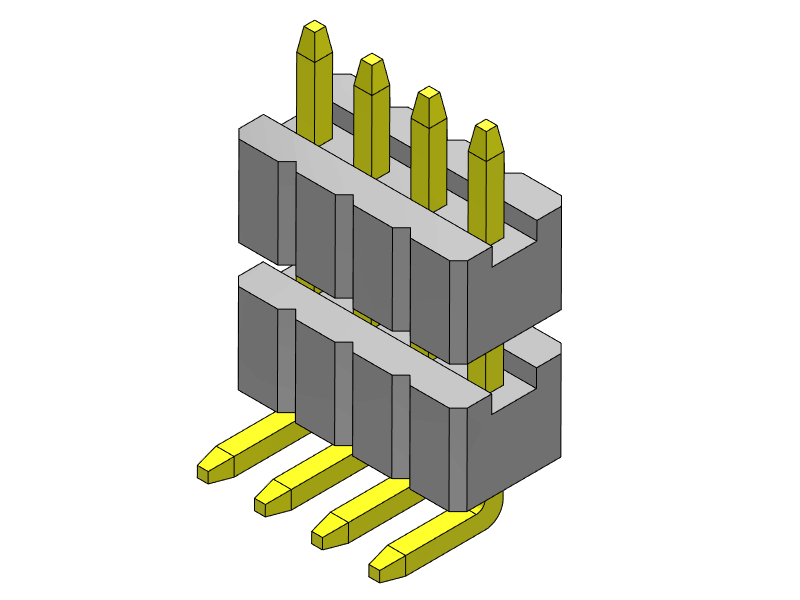

垂直式 - 平行，夾層 - 兩個連接器都是垂直方向。如此可以將一塊PCB堆棧在另一塊上面，從而最大限度地減少表面積。
水平式 - 180度，共面，邊對邊 - 兩個連接器都是水平方向。從設計的角度看，這可以使配接中心線與PCB板保持低點。

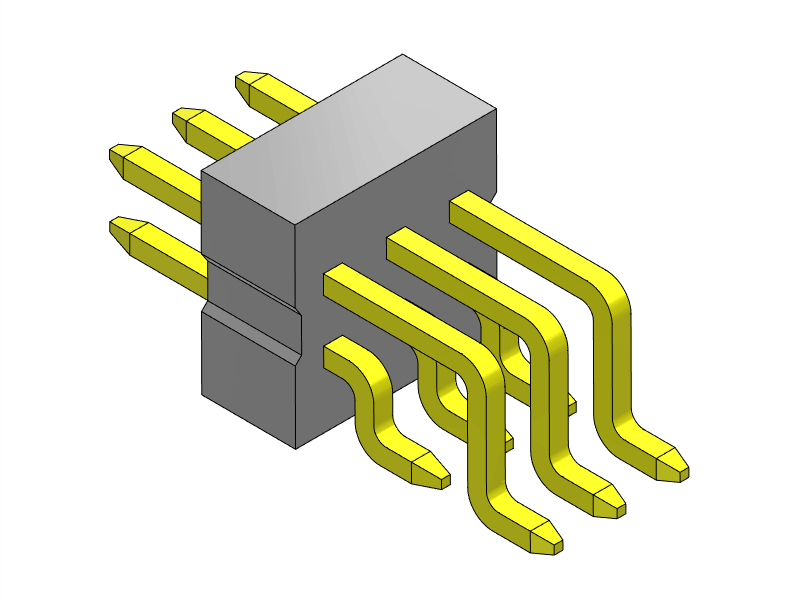

直角式 - 主板對子板 - 連接器彼此垂直。這在硬盤應用中常見，許多“子板”被堆疊在一塊主板上，使數據存儲空間得到有效擴展。
以下是堆棧PCB的優勢：
該設計可以被模塊化為較小的PCB，且可在之后的組裝過程中使用板對板連接器對PCB進行連接。這不僅改善了設計過程，而且更易于修改。
從組裝的角度來看，通過使用較小的PCB進行操作，可以提高產品的制造性能。
總的來說，適當?shù)貙CB分層堆放可以提高設計的EMC（電磁兼容性）。
什么是連接器間距?

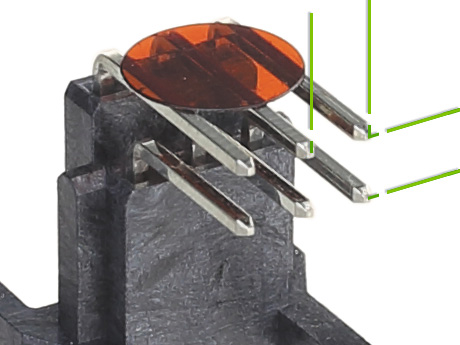

連接器間距是指兩個觸點的中心之間的距離。當一個連接器有多行時，每行內的間距和行間的間距可能不一樣。
在選擇正確的連接器間距時，硬件設計師需要考慮許多因素:
- 空間限制 - 間距越小，連接器就可以越小。此外，較小的間距可以在相同的空間內提供更多的觸點。
- 電氣參數 – 間距大小與電氣規格成正相關關系，如額定電流和絕緣耐力。
-
其他物理限制 - 根據設計，Greenconn可提供各種間距的薄型連接器供選擇。
Greenconn接受定制要求，也提供以下一些常用的板對板連接器，其間距和行數如下:
間距：
Greenconn提供0.5mm~5.08mm間距的多種連接器，并承接其他間距的定制需求。

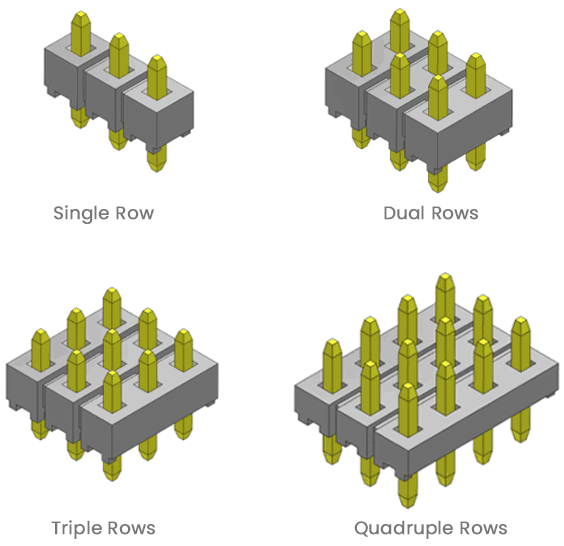

排數：
Greenconn提供單排、雙排、三排和四排配置的針座和插座。其中，單排和雙排使用最多（因此可選擇的間距較多），而三排和四排配置的間距和樣式選擇較少。
連接器的導體材料和電鍍鍍層是什么?

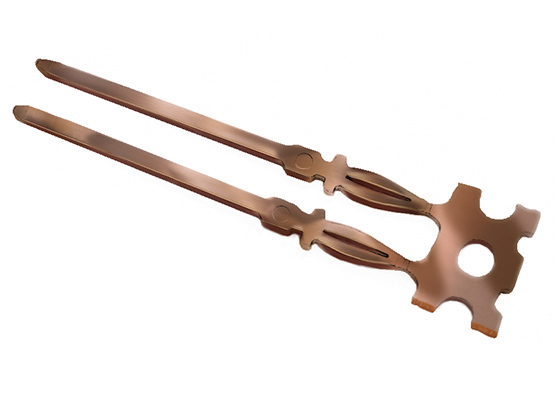

基礎材料

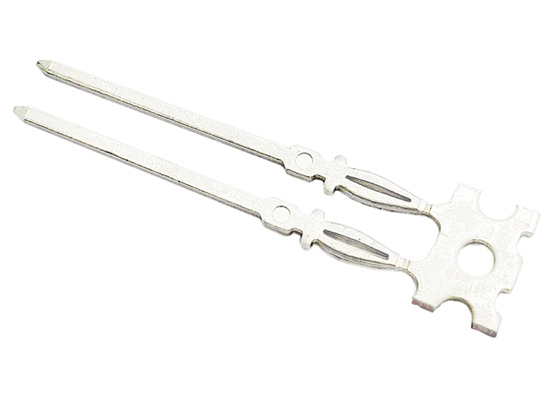

我們的連接器通常使用銅合金作為其導體（插針）的基礎材料。然而，不同的合金材料具有不同程度的導電性能和物理耐力。
以下是Greenconn提供的常見基礎材料的對比:
-
黃銅
- 成本最低
- 良好的強度和彈性
- 良好的導電性能
-
磷青銅
- 高強度和導電性能
- 超強的彈性
- 卓越的抗衰性能
-
鈹銅
- 高強度和導電性能
- 高膨脹性

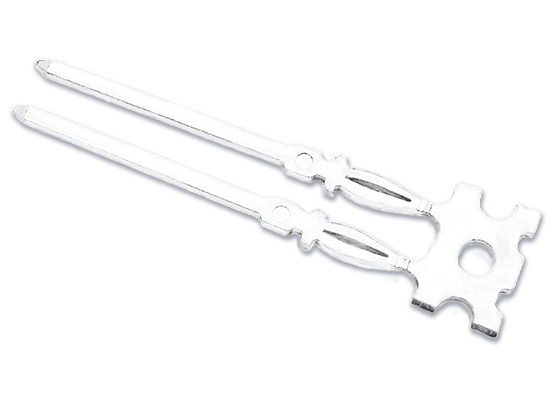

電鍍
電鍍會影響連接器的性能、生命周期、質量和成本。
電鍍包括兩個部分：底層電鍍和接觸面電鍍:
底層電鍍

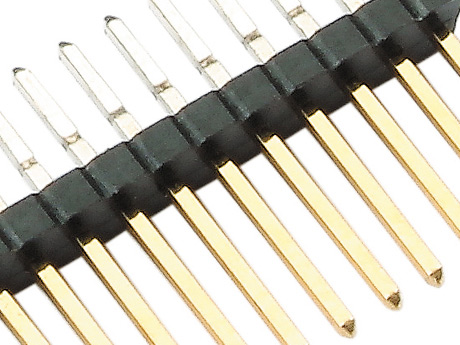

底層電鍍是用來提高性能的。這個過程可形成一道內部擴散屏障（Zn和Gu通過Au），防止污染物與賤金屬反應。它還可作為一種媒介，幫助接觸面的電鍍層更好的粘附在基礎材料上。 基于以下優勢，鎳是目前使用的最常見和最重要的底層鍍料:
- 抗腐蝕
- 耐磨性
- 可焊性
接觸面層電鍍
接觸面層電鍍是電鍍過程的第二步，有助于加強導電性。根據設計要求和預算，精鍍有多種選擇。
I. 鍍金:
- 優異的抗腐蝕能力
- 優異的導電性能和低電阻
- 成本高
II. 鍍錫:
- 卓越的可焊性和導電性能
- 耐用性低，會形成氧化膜
- 錫可以進一步定性為亮錫或霧錫
*錫可以進一步定性為亮錫或霧錫
A. 亮錫
亮錫可以很容易地通過其光澤的質地來識別。它有很好的防腐蝕性，但可焊性差。
B. 霧錫
霧錫，相對于亮錫，質地較暗淡，不像亮錫那樣吸引人。然而，它在保持可焊性的情況下，提供了良好的防腐蝕保護水平。
III. 半金錫鍍層
這種類型的電鍍是在尾部鍍錫，在接觸區鍍金。它在金的優點和錫的低成本之間提供了一個良好的平衡。
IV. 其他
除了我們的標準金、錫或金錫組合電鍍，Greenconn還提供更多的服務。欲了解更多信息，可在https://www.Greenconn.com/en/contact.htm 咨詢我們的專家 。
塑料絕緣體
絕緣體
絕緣體是板對板連接器的基礎。它們用于將導體或端子固定在一起，以形成連接器的理想形狀。不同的絕緣體在強度、耐氣候性和耐化學性方面也有不同的表現。
以下是Greenconn提供的一些可用于各種應用的塑料絕緣體:
常見絕緣體
聚對苯二甲酸丁二醇酯(PBT)
- 在高溫（230°C）和高濕度條件下具有優異的介電強度
- 良好的可塑性，低收縮率
- 低可燃性
- 抗沖擊強度大
- 可提供無鹵素選擇
丙烯腈-丁二烯-苯乙烯(ABS)
- 即使在低溫下也有良好的沖擊韌性
- 對粗糙表面有很好的耐磨性
- 閃亮的外觀
- 經濟性
高溫絕緣體（SMT級）
高性能聚酰胺(PA46 , PA6T)
- 溫度等級在PA46 290°C, PA6T 320°C
- 良好的延伸率
- 良好的耐磨性
- 高韌性，即使在高溫下

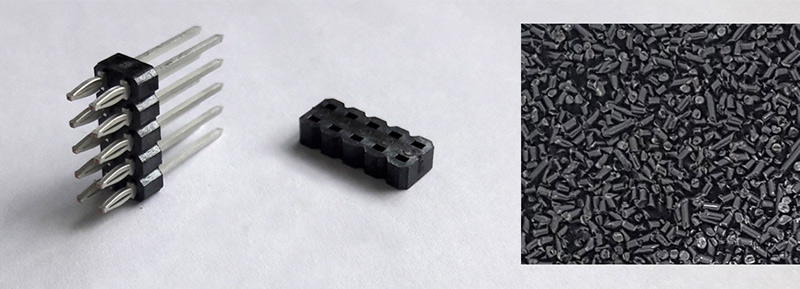

液晶聚合物 (LCP)
- 溫度等級在 290-320°C
- 良好的尺寸穩定性和耐氣候性
- 化學性不活躍
- 極好的可塑性，在要求高精度和低可燃性的設計中很受歡迎(UL 94V-0)
- 可提供無鹵素選項
包裝選項
包裝是極為重要的，它能夠在運輸過程中保護貨物，并使接收者能夠放心地使用。
以下是為板對板連接器提供的各種包裝選項:

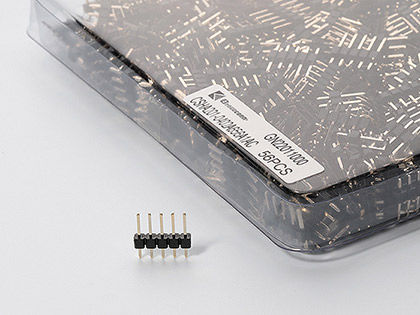

- 散裝（PE袋或小盒子）
- 托盤

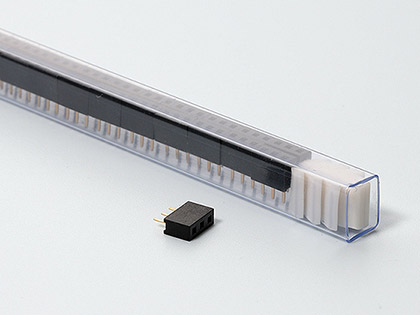

- 管裝

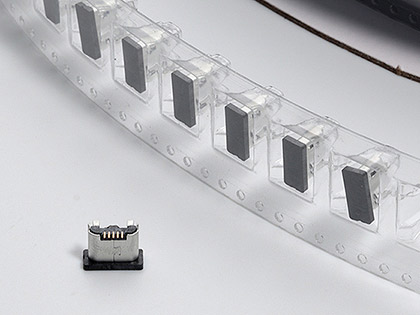

- 卷帶（T&R）
- 管裝+夾持蓋或管裝+麥拉
- 卷裝+夾持蓋或卷裝+麥拉
- 定制包裝
