應用解析 | 開放式卡邊BTB連接器在緊湊型PCB模塊中的應用

隨著設備小型化與模塊化設計的發展，PCB之間的高密度連接需求不斷提升。在智慧樓宇、工業控制、傳感器模塊及線性照明等應用中，連接器不僅需要實現穩定的電力與信號傳輸，還需兼顧結構緊湊性、裝配精度與布線靈活性。

比如，在電梯傳感器等設備中，由于系統長期處于振動、頻繁啟停及持續運行環境，內部連接方案對連接穩定性、空間利用率及模塊化設計能力提出更高要求。尤其在緊湊型PCB布局中，如何在有限空間內提升觸點密度并保持可靠連接，成為連接器設計的重要方向。

（Greenconn CBFA201開放式卡邊BTB連接器在緊湊型PCB模塊中的應用）

面向高密度PCB連接的開放式卡邊設計

針對高密度PCB模塊連接需求，Greenconn 推出 CBFA201 開放式卡邊BTB連接器方案。CBFA201系列采用2.0mm間距設計，通過雙面接觸結構提升有效觸點數量，在有限安裝空間內兼顧連接密度與穩定電氣性能。同時，開放式端部結構有助于進一步縮短連接器尺寸，適用于緊湊型設備設計。

連接器中央采用極化定位結構，可在對接過程中實現PCB預定位與穩定裝配，提升連接一致性與裝配可靠性。該方案還支持電源與信號混合布線，為不同模塊設計提供更高靈活性。

關鍵設計特性

• 微型化設計：單個觸點長度低至1.0mm，適用于緊湊型PCB布局
• 雙面接觸結構：提升標準1.6mm PCB的連接密度與空間利用率
• 高電流能力：4Pin/6Pin方案單Pin最高支持3A電流傳輸
• 精準對接：中央極化定位結構提升PCB裝配穩定性
• 靈活擴展：支持共面式及擴展卡式PCB連接方案
• 混合布線：支持電源與信號組合連接設計

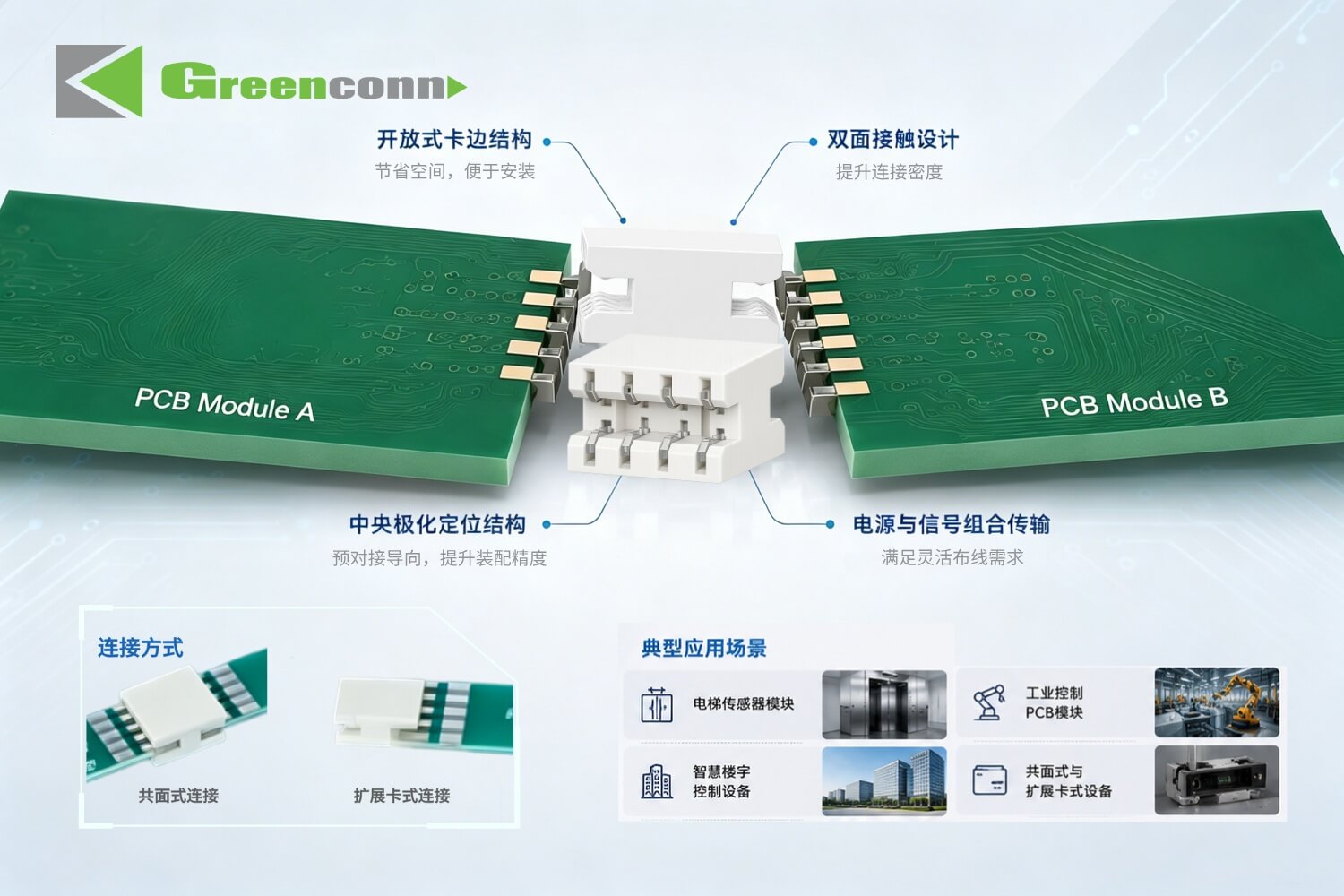

（Greenconn CBFA201系列開放式卡邊BTB連接器結構特點）

典型應用場景

• 電梯傳感器模塊
• 智慧樓宇控制設備
• 工業控制PCB模塊
• 共面式與擴展卡式設備設計

智慧樓宇與工業設備加速向高集成化方向發展，PCB模塊之間的連接方案也趨向小型化、高密度與高穩定性。Greenconn CBFA201 開放式卡邊BTB連接器方案，可為緊湊型設備提供穩定、靈活且高密度的PCB連接支持，滿足多樣化模塊設計需求。

更多連接器定制方案，歡迎聯系 Greenconn 工程團隊。
