AGV安全控制系統中的高速板對板互連｜GBEC209系列
AGV（自動導引運輸車）在工業自動化與智慧物流系統中的應用正在持續擴大。隨著系統功能從基礎搬運向自主路徑規劃、多傳感器融合與協同調度演進，其內部電子架構也變得更加復雜。
在典型AGV控制系統中，安全控制模塊負責對運行狀態進行實時監測，并在檢測到異常情況（如碰撞、急?；虬踩珔^(qū)域侵入）時執行保護動作，以確保設備與人員安全。
安全控制模塊通常由多個功能板卡組成，這些板卡之間依賴高速板對板連接器實現電源與信號互連。
（GBEC209系列為AGV安全控制系統提供穩定高速的板對板互連支持）
AGV安全控制系統互連挑戰
在AGV安全控制系統中，板級互連需滿足多種功能需求，其主要挑戰包括：
信號完整性
安全控制系統需要穩定傳輸來自急?；芈?、碰撞檢測模塊及安全傳感器的信號。任何信號波動或中斷都可能影響系統響應的一致性。
高速數據互連
隨著工業以太網與多控制板架構的應用，AGV系統內部的數據通信速率不斷提升。板對板互連需要支持控制模塊之間的高速數據交換。
電磁兼容性（EMC）
AGV內部通常包含電機驅動、電源轉換及無線通信模塊，電磁環境復雜?；ミB系統需要降低串?dāng)_與信號反射，以保證系統穩定運行。
機械可靠性
AGV長期運行于振動與沖擊環境中，連接系統需要具備穩定接觸性能與長期機械可靠性。
GBEC209系列1.27mm高速板對板互連方案
Greenconn GBEC209系列1.27mm高速板對板連接器面向工業控制與高密度電子系統設計，用于實現AGV安全控制模塊之間的電源與信號互連。

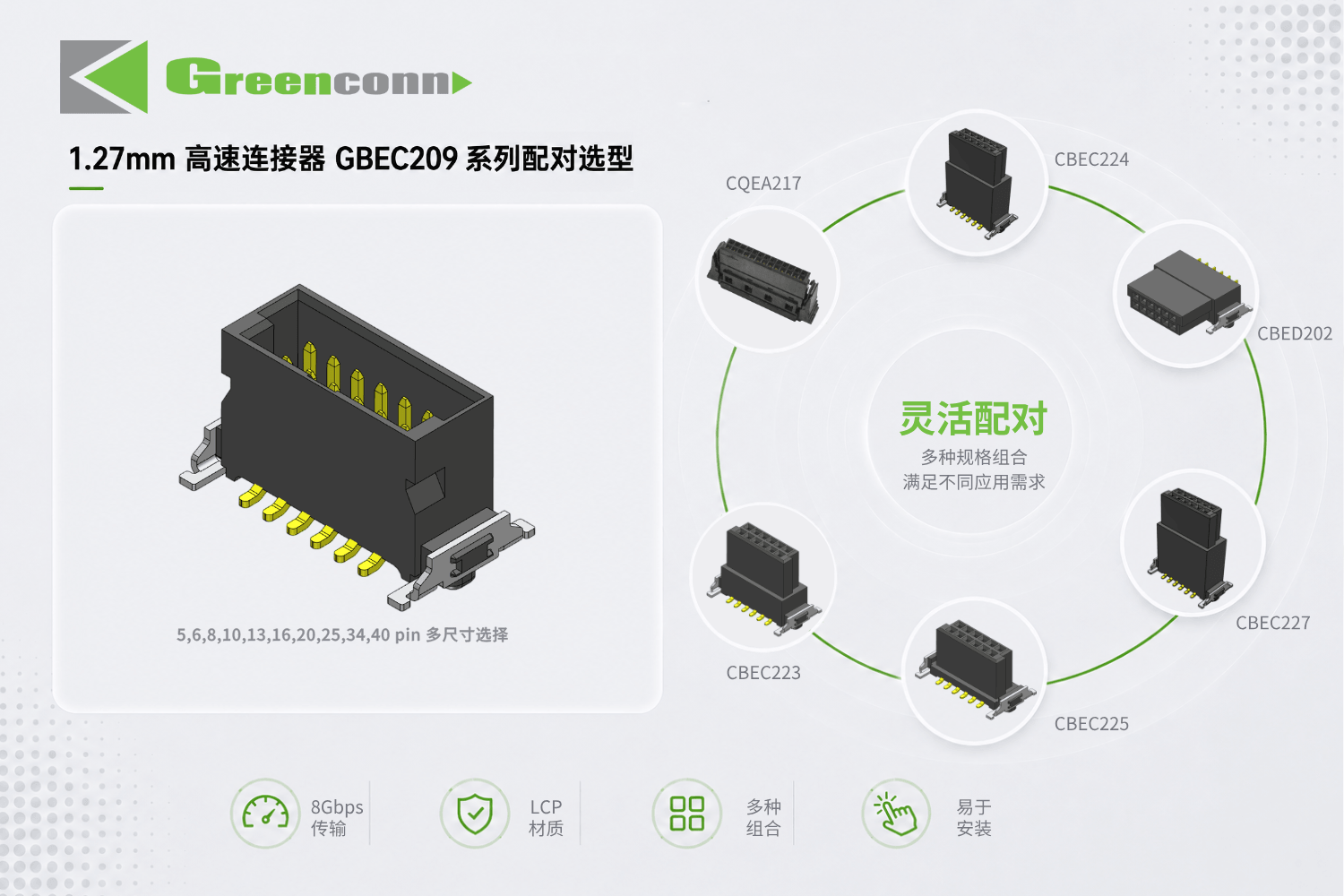

（Greenconn 1.27mm高速板對板GBEC209系列連接器配對選型）
該系列支持最高8Gbps數據傳輸速率，可滿足多通道信號與控制數據并存的系統架構需求。
通過優化接觸結構設計，產品有助于維持穩定的阻抗特性，并降低信號反射與傳輸損耗，從而提升整體信號完整性。
關鍵參數
· 傳輸速率：8Gbps
· 額定電流：1.7A/Pin
· 耐壓：500V AC/min
· 絕緣阻抗：10000MΩ
· 接觸電阻：25mΩ
· 工作溫度：-55℃ ~ +125℃
應用范圍
GBEC209系列適用于需要高速板級互連的工業電子系統，包括：
· AGV安全控制系統
· 工業機器人控制系統
· 安全PLC系統
· 工業自動化控制設備
· 伺服驅動與運動控制系統
（Greenconn 1.27mm 高速連接器應用場景）
隨著工業自動化系統向更高集成度與分布式控制架構發展，板級互連在系統穩定性中的作用持續增強。高速板對板連接器不僅用于實現電源與信號傳輸，同時也影響系統的信號完整性、通信穩定性與長期運行可靠性。
GBEC209系列適用于多種工業控制與自動化應用中的高速板級互連需求。
