應用案例｜GB01系列線對板連接器在汽車EPS系統中的應用

EPS系統中的關鍵連接

在電子助力轉向系統（EPS，Electric Power Steering）中，連接器負責核心電源與信號傳輸任務，連接ECU、扭矩傳感器及助力電機等關鍵部件。隨著汽車電子系統小型化與智能化發展，對連接器的可靠性、抗振動能力以及安裝適配性提出了更高要求。

（Greenconn GB01系列連接器適用于汽車EPS控制模塊中的緊湊型互連需求）

適用于EPS系統的線對板連接方案

針對EPS系統中緊湊化安裝與穩定連接需求，Greenconn GB01系列1.25mm間距線對板連接器提供2~15Pin規格選擇，可靈活適配不同控制模塊及線束布局方案。其小間距設計不僅適合緊湊型控制單元，也有助于優化模塊內部空間利用率，實現高密度布線和模塊小型化的工程需求。

GB01系列采用鎖扣結構設計，有助于降低振動環境下的連接松脫風險，提升系統運行穩定性。同時，產品外殼采用PBT工程塑料材料，兼具機械強度高、耐熱及耐化學腐蝕特性，可滿足EPS系統長期穩定連接需求。

n GB01系列產品特性

· 1.25mm小間距設計，適合緊湊型安裝空間

· 支持2~15Pin規格配置

· 額定電壓：50V AC/DC

· 最大額定電流：1A/Pin

· 耐電壓：500V AC

· 絕緣電阻：100MΩ Min

· 鎖扣結構設計，提升連接穩定性

· 端子防變形設計，提高裝配可靠性

n GB01系列產品選型

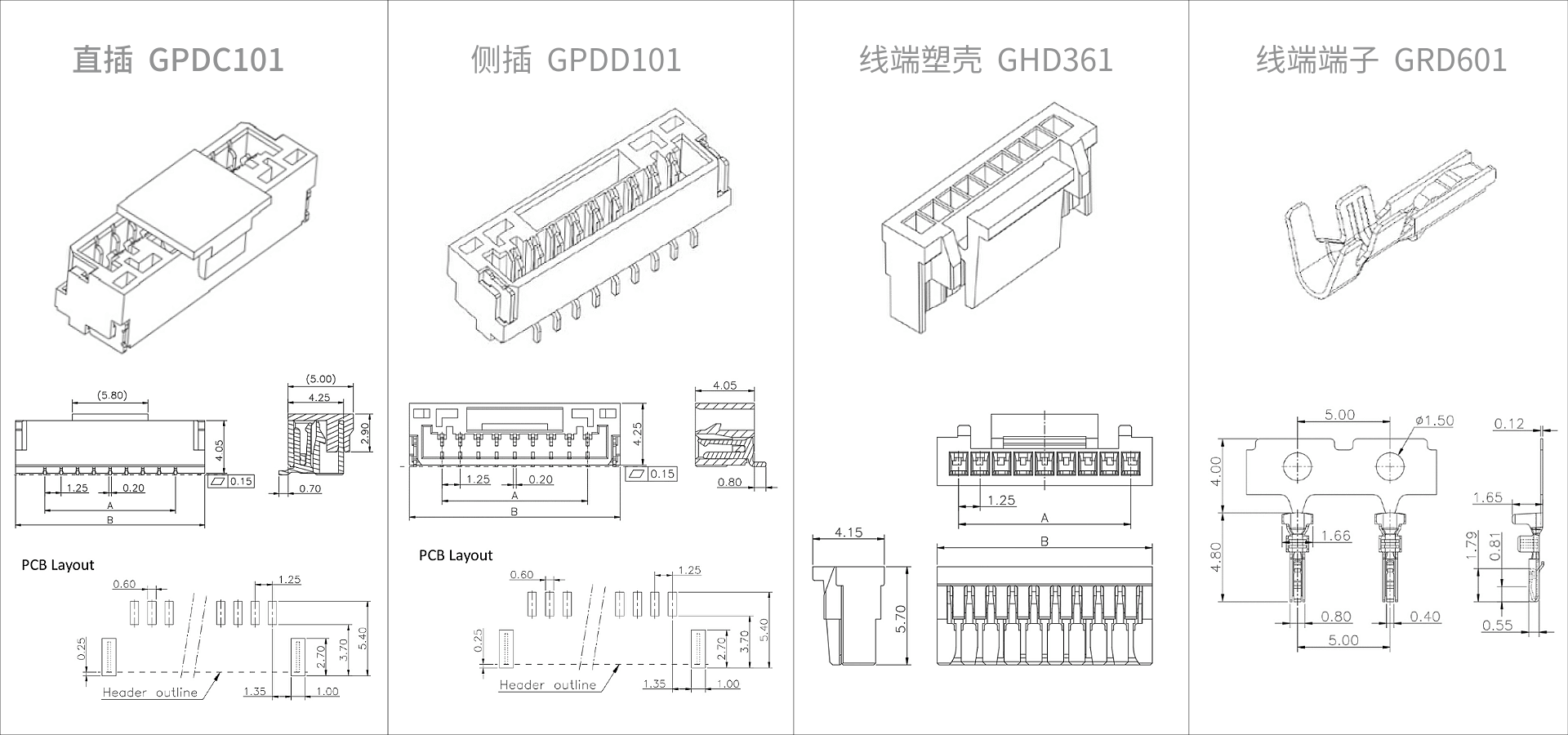

（Greenconn GB01系列線對板連接器結構示意）

n 靈活適配多種電子設備

除汽車EPS系統外，GB01系列線對板連接器還可應用于工業控制、機器人設備、醫療電子及消費電子等領域。

對于存在高密度布線、空間受限或長期穩定連接需求的電子設備，GB01系列可提供穩定可靠的板端互連方案。

（GB01系列線對板連接器適用于汽車電子與工業設備等應用場景）

穩定互連，助力智能化發展

隨著新能源汽車、智能駕駛及車身控制系統的發展，汽車電子對小型化、高可靠連接方案的需求持續增加。Greenconn持續優化GB01系列在結構穩定性、環境適應性及應用匹配性方面的性能，為汽車電子及工業設備提供穩定、可靠的互連方案。
